生成基準面的基本步驟：

• 單擊基準面 （參考幾何體工具欄）或插入 > 參考幾何體 > 基準面。
• 在 PropertyManager 中，為 第一參考 選擇一個實體。

  軟件會根據您選擇的對象生成最可能的基準面。 可以在 第一參考 下選擇 平行、垂直 等選項來修改基準面。

  要清除參考，在第一參考中右鍵單擊所需條目，然后單擊刪除。
• 根據需要選擇第二參考和第三參考來定義基準面。
  信息 框會報告基準面的狀態。 基準面狀態必須是 完全定義 才能生成基準面。
• 單擊 。
  此外，還可以對現有基準面使用 Ctrl + 拖動，來新建一個與現有基準面等距的基準面。

  要在當前的文件中改變構造基準面的名稱，在 FeatureManager 設計樹中單擊-暫停-單擊基準面的名稱，然后鍵入新的名稱。生成附加基準面時，最好更改它們的名稱以說明其用途。

 文章源自solidworks教程網-http://m.66kg.cn/1767.html

 文章源自solidworks教程網-http://m.66kg.cn/1767.html

基準面 PropertyManager

可以選擇幾何體，并對幾何體應用約束以定義參考基準面。文章源自solidworks教程網-http://m.66kg.cn/1767.html

第一參考		選擇第一參考來定義基準面。根據您的選擇，系統會顯示其他約束類型。
重合		生成一個穿過選定參考的基準面。
平行		生成一個與選定基準面平行的基準面。文章源自solidworks教程網-http://m.66kg.cn/1767.html 例如，為一個參考選擇一個面，為另一個參考選擇一個點。文章源自solidworks教程網-http://m.66kg.cn/1767.html 軟件會生成一個與這個面平行并與這個點重合的基準面。
垂直		生成一個與選定參考垂直的基準面。文章源自solidworks教程網-http://m.66kg.cn/1767.html 例如，為一個參考選擇一條邊線或曲線，為另一個參考選擇一個點或頂點。文章源自solidworks教程網-http://m.66kg.cn/1767.html 軟件會生成一個與穿過這個點的曲線垂直的基準面。 將原點設在曲線上會將基準面的原點放在曲線上。 如果清除此選項，原點就會位于頂點或點上。
投影		將單個對象（比如點、頂點、原點或坐標系）投影到空間曲面上。
平行于屏幕		在平行于當前視圖定向的選定頂點創建平面。
相切		生成一個與圓柱面、圓錐面、非圓柱面以及空間面相切的基準面。
兩面夾角		生成一個基準面， 它通過一條邊線、軸線或草圖線，并與一個圓柱面或基準面成一定角度。 您可以指定 要生成的基準面數 。
偏移距離		生成一個與某個基準面或面平行，并偏移指定距離的基準面。 您可以指定 要生成的基準面數 。
反轉法線		翻轉基準面的正交向量。
兩側對稱		在平面、參考基準面以及 3D 草圖基準面之間生成一個兩側對稱的基準面。 對兩個參考都選擇兩側對稱。

范例

平行
垂直
將原點設在曲線上 已選定 將原點設在曲線上 已清除
投影
選擇草圖點和模型曲面。 有兩個選項顯示在 PropertyManager 中： 曲面上最近端位置和沿草圖法線。 曲面上最近端位置為選中狀態。 新的基準面在距離所選草圖點最近的曲面上的點處生成。 沿草圖法線為選中狀態。 新的基準面在通過將草圖點投影到草圖點所處的基準面而獲取的曲面之上的點生成。 如果不顯示基準面預覽，選擇反轉。
相切
選擇一個曲面和該曲面上的一個草圖點。軟件便會生成一個與該曲面相切并與該草圖點重合的基準面。
兩面夾角 選擇一個基準面或平面，然后選擇一條邊線、軸線或草圖線。輸入角度。
如果所選的直線與所選的基準面位于同一平面， 則新的基準面會繞所選的直線旋轉。	如果所選的直線與所選基準面平行， 則新的基準面會移至平行的直線處并繞該直線旋轉。
生成多個面，與選定的面成一定角度。
選擇圓柱的軸線并應用重合約束。 選擇下方的基準面作為另一個參考，并使 夾角 約束為 30o。軟件便會生成一個與圓柱的軸線重合并與較低的基準面成 30o 角的新基準面。
偏移距離
單一等距基準面	多個等距基準面
兩側對稱

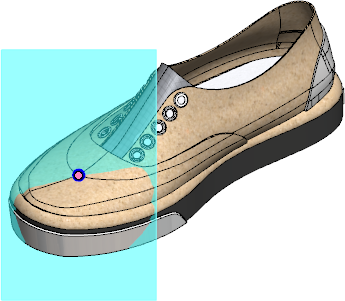

創建與視圖垂直的基準面

1. 根據需要調整模型的視圖方位。
2. 單擊基準面 （參考幾何體工具欄）或插入 > 參考幾何體 > 基準面。
3. 對于第一參考 ，選擇圖形區域中的頂點。


4. 在 PropertyManager 中，在第一參考下面單擊平行于屏幕 。

5. 您還可輸入一個使基準面與參考頂點偏移的距離值。

平行于屏幕的平面

文檔屬性 - 基準面顯示

您可以為基準面顯示指定顏色、透明度和交叉選項。可用于零件和裝配體。

面

您必須激活顯示上色平面選項才能顯示上色的平面。

要設置基準面顯示選項：

• 當零件或裝配體打開時，單擊工具 > 選項 > 文檔屬性 > 基準面顯示。

正面顏色	顯示您用來設定基準面的正面顏色的 顏色 對話框。 正面顏色 背面顏色
背面顏色	顯示您用來設定基準面的背面顏色的顏色對話框。
透明度	控制基準面透明度（0% 顯示實體面顏色；100% 不顯示面顏色）。 邊線的顏色與正面和背面的顏色相同，但不透明，且總是顯示。 0% 透明度 75% 透明度 100% 透明度

交叉點

顯示交叉線	選擇或清除 顯示交叉線 復選框來顯示或隱藏基準面的交叉線。 基準面的交叉線被顯示 基準面的交叉線被隱藏
線條顏色	顯示您用來設定基準面交叉線顏色的顏色對話框。

自動調整基準面和基準軸的大小

根據所生成在的幾何體或模型幾何體邊界框的大小，您生成的基準面和基準軸自動調整大小。

當幾何體更改大小時，基準面和基準軸就會相應地進行更新。

1. 選擇一基準面然后生成一等距基準面。
   等距基準面 1 出現，并將大小自動調整為生成時所在面的幾何體的大小。

2. 單擊視圖 > 隱藏/顯示 > 基準面。
3. 編輯草圖來加倍模型底部邊線的尺寸，然后退出草圖。
   當更改生成時所在的面幾何體時，就會自動更新平面 1 尺寸。

4. 向上拖動以便手動調整基準面 1 頂邊的大小。
   自動調整大小功能被關閉。
5. 再次編輯草圖將底部邊線尺寸更改回到原來大小，然后退出草圖。
   基準面 1 不自動調整大小，因為自動調整大小已被禁用。

6. 右鍵單擊圖形區域中的基準面 1，然后選擇自動調整大小。
   就會重新激活自動調整大小功能。基準面 1 自動調整大小到更新的模型幾何體。
